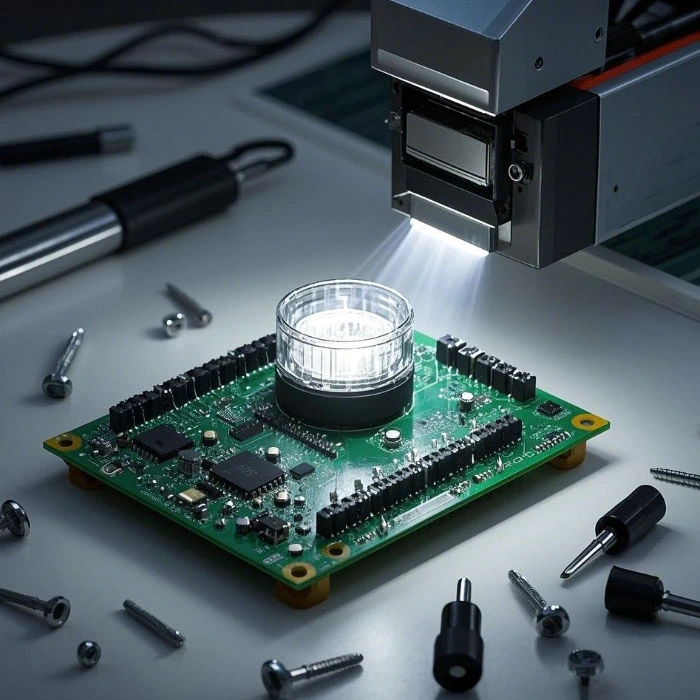

PCB клоныСондай-ақ, PCB қайталануы немесе кері инженерия дегеніміз белгілі техникалық процесс болып табылады, бұл бірдей немесе жетілдірілген нұсқаны шығару үшін бар баспа схемасы (PCB) көшірмелерін көшіреді. Бұл нұсқаулық техникалық қағидаларды, негізгі параметрлерді және жалпыға қойылатын жиі қойылатын сұрақтарды зерттейдіPCB клоныоның қосымшалары мен артықшылықтарын түсінуге көмектесу.

PCB клонының негізгі параметрлері

Жоғары сапалы PCB қайталануын қамтамасыз ету үшін бірнеше маңызды параметрлерді қарау керек:

1. Қабаттар саны және материал

• Бір / екі қабатты / көп қабатты ПХД(32 қабатқа дейін)

• Негізгі материал: FR-4, Роджерс, полимид, алюминий және т.б.

• Мыс қалыңдығы: 0,5 унцияға дейін 6 унция

2. Бақылау ені мен аралығы

3. Беттік әрлеу

• Хасл (ыстық ауа дәндерін тегістеу)- стандартты аяқтау

• ENIG (ENGELS Expless Nickel Gold)- жоғары коррозияға төзімділік

• OSP (Органикалық дәнекерлеушет консервативті)- қорғасынсыз дәнекерлеу үшін үнемді

4. Электрлік тестілеу

• Үздіксіздік тесті- ашық тізбектерді қамтамасыз етеді

• Оқшаулау сынағы- Қысқа тізбектер жоқ

• Кедергілерді бақылау- жоғары жылдамдықты ПХД үшін сыни

PCB клондық процесті

1. PCB сканерлеу және бейнелеу- Орналасу мәліметтерін түсіру үшін жоғары ажыратымдылықтағы сканерлеу.

2. Схемалық диаграмма алу- Кері-конструкционалды аудандық логика.

3. BOM (есепшоттар туралы) талдау- репликалаудың компоненттерін анықтау.

4. PCB орналасуы Redrines- ALTIUIU немесе Kadence сияқты бағдарламалық жасақтаманы пайдалану.

5. Прототиптеу және тестілеу- жаппай өндіріске дейін қолданыстағы функциялар.

PCB клоны FAQ (жиі қойылатын сұрақтар)

Q1: PCB клоны заңды ма?

Ж:PCB клоны жөндеу, мұра жүйесін жөндеуге немесе тиісті авторизациялауға пайдаланған кезде заңды болып табылады. Алайда, патенттелген дизайнды рұқсатсыз клондау зияткерлік меншік туралы заңдарды бұзады. Әрқашан жергілікті ережелердің сақталуын қамтамасыз етіңіз.

2-сұрақ: ПХД клонының дәлдігі қандай?

Ж:Жетілдірілген PCB клондық қызметтері қол жеткізіңіз99,9% дәлдікЖоғары дәлдікті сканерлеу, рентгендік тексеру (көп қабатты тақталар үшін) және сигналдың тұтастығын тексеруді қолдану арқылы. Маңызды факторларға бақылау ені мен кедергілеріне сәйкес келеді.

3-сұрақ: ПХД клоны бастапқы дизайнды жақсартады ма?

Ж:ИӘ! PCB клоны дизайнды оңтайландыруға мүмкіндік береді, мысалы:

• Жақсартылған жылу менеджменті(жылу раковиналарын қосу немесе мыс таратылымы).

• Сигналды тұтастықты жақсарту(Айқыншақты азайту).

• Компонентті жаңарту(ескірген бөлшектерді қазіргі баламалармен алмастыру).

ПХБ клоны - электроника, материалтану және дәл инженерия саласындағы сараптама талап ететін күрделі процесс. Техникалық параметрлер мен қосымшаларды түсіну арқылы кәсіпорындар прототиптеу, жөндеу және өнімді жақсарту үшін PCB қайталануын қолдана алады. Жоғары сапалы PCB клондық қызметтері үшін әрқашан жетілдірілген жабдықпен және тәжірибесі бар провайдерді таңдаңыз.

Сізге жеке PCB Clone ерітіндісін қалайсыз ба?Бізбен хабарласыңыБүгін егжей-тегжейлі кеңес беру үшін!
