PCB клоны дизайн файлдары жоқ тақтаны құтқаруға қалай көмектеседі?

Аннотация

Маңызды электрондық өнім әлі де жұмыс істеп тұрғанда, бірақ CAD деректерінің түпнұсқасы жоғалған кезде, бір сәтсіз тақта бірнеше апта бойы тоқтап тұруға айналуы мүмкін, қымбат қайта құру циклдары немесе сенімсіз алмастырғыштар үшін шиеленіс. ПХД клонықайта жасайтын құрылымдық кері инженерлік тәсіл болып табылады бар схемалық платаның өндіруге дайын деректері, осылайша оны қайта шығаруға, оны масштабта жөндеуге немесе ескі өнім желісін жоспарлаған кезде тірі қалдыруға болады. ұзақ мерзімді жаңарту. Бұл мақалада клондау мағынасы бар кезде, қандай ақпаратты нақты қалпына келтіруге болатынын, тәуекелді қалай азайтуға болатынын және не жауапты клондау жұмыс процесі бірінші тексеруден соңғы валидацияға дейін көрінеді.

Мазмұны

• Бір көзқараста контур
• ПХД клондау қандай ауырсыну нүктелерін шешеді
• ПХД клоны іс жүзінде нені білдіреді
• Клондау - ең ақылды нұсқа болған кезде және ол емес
• Басынан аяғына дейін ПХД клонының практикалық жұмыс процесі
• Сапа мен сенімділікті қалай қорғауға болады
• Құнды және жеткізу уақытын қозғайтын нәрсе
• Бағаны сұрамас бұрын не дайындау керек
• Жауапты клондау серіктесін қалай таңдауға болады
• Жиі қойылатын сұрақтар
• Келесі қадам

Бір көзқараста контур

1. Мақсатыңызды нақтылаңыз: ауыстыру, жөндеу қорын, қызмет мерзімін ұзарту немесе көпірді қайта жобалау.
2. Иелік және рұқсаттарды растаңыз.
3. Тақта деректерін түсіру: өлшемдер, қабаттар, жинақ туралы кеңестер және құрамдастарды салыстыру.
4. Өндірістік файлдар мен электрлік мақсатты қайта жасаңыз: Gerber, drill, netlist, BOM.
5. Бақыланатын нұсқасын прототипін жасаңыз, растаңыз және бекітіңіз.
6. Ағымдағы бақылауды орнату: кіріс инспекциясы, функционалдық тестілеу және бақылау.

ПХД клондау қандай ауырсыну нүктелерін шешеді

Көптеген командалар тақтаны клондау туралы шешім қабылдамайды, себебі бұл көңілді естіледі. Олар мұны жасайды, себебі балама нашар. Мұнда ең жиі кездесетін жағдайлар қайдаПХД клонынақты операциялық ауырсынуды жояды:

• Бастапқы файлдар жоқсебебі түпнұсқа дизайнер кетіп қалды, деректер жоғалды немесе өнім жылдар өткен соң сатып алынды.
• Пайдалану мерзімі аяқталған компоненттерсізді тез арада қайта құруға немесе қауіпті сұр нарықтық қорды алуға мәжбүр етеді.
• Далалық жөндеу жұмыстарыБелгісіз жинақталған немесе мыс салмағы бар кездейсоқ «үйлесімді» балама емес, тұрақты ауыстыру тақталары қажет.
• Сәйкестік қысымыаудиттерден немесе ішкі сапа қақпаларынан өту үшін дәйекті өндіріс пен құжаттаманы талап етеді.
• Қалпына келтіру уақыты«Тамаша заманауи дизайннан» гөрі маңыздырақ, әсіресе өнеркәсіптік басқару құралдары мен бұрынғы аспаптар үшін.

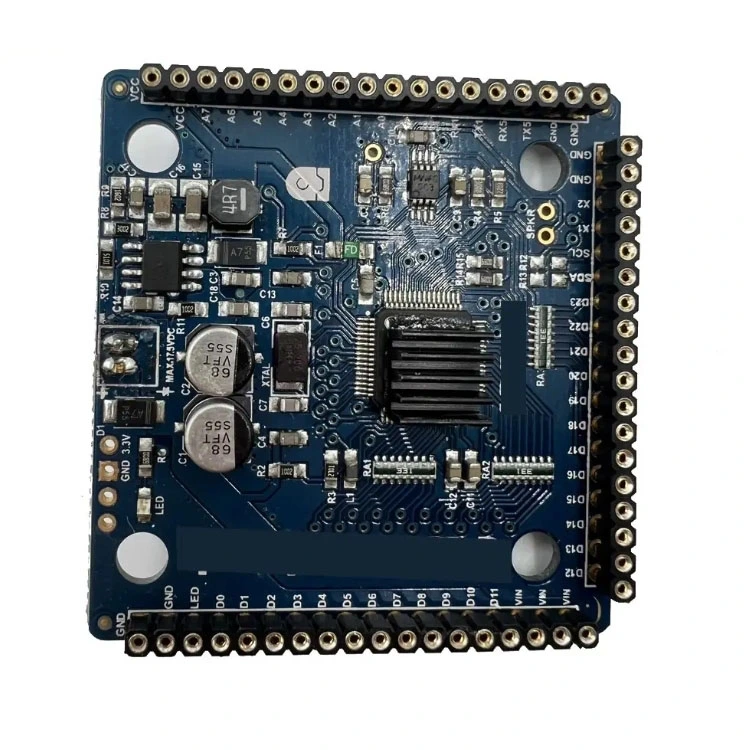

ПХД клоны іс жүзінде нені білдіреді

Адамдар «клондауды» кездейсоқ пайдаланады, бірақ инженерлік терминдерде ол әдетте үш жұмыс қабатын қамтиды:

• Физикалық репликациятақта контурын, орнату саңылауларын, қосқыштарды, қабаттарды санауды және жинақтау тәртібін мүмкіндігінше жақын етіп қайта жасау.
• Электрлік қайта құрумыс қосылымын түсіру, осылайша ойнатылатын тақта бастапқы желі тізімінің ниетіне сәйкес келеді.
• Компонентті қалпына келтірутақтаны дәйекті түрде құрастыру үшін бөліктерді, іздерді, мәндерді, баламаларды және құрастыру жазбаларын анықтау.

Жеткізілетін өнімдерге көбінесе Gerber немесе ODB++ деректері, бұрғылау файлдары, мүмкін болған кезде таңдау және орналастыру деректері, материалдар тізімі, сияқты өндіріске дайын нәтижелер кіреді. және тексерілген желі тізімі. Егер сіздің мақсатыңыз ұзақ мерзімді техникалық қызмет көрсету болса, көптеген командалар сонымен қатар болашақ ақауларды жою болжамға сүйенбейтін етіп қайта құрастырылған схеманы сұрайды.

Клондау - ең ақылды нұсқа болған кезде және ол емес

Клондау әдепкі емес құрал болып табылады. Тәуекел профиліне және уақыт кестесіне сәйкес келген кезде оны пайдаланыңыз.

Басынан аяғына дейін ПХД клонының практикалық жұмыс процесі

Сенімді клон - бұл бір сканерлеудің емес, тәртіпті қадамдардың нәтижесі. Төменде инженерлік топтар тосын жағдайларды азайту үшін жиі қолданатын жұмыс процесі берілген.

• 1-қадам: қабылдау және мақсатты анықтау
  • «Сәттілік» нені білдіретінін растаңыз: дәл ауыстыру, пішінге сәйкес келетін функция немесе баламалармен функционалды баламасы.
  • Мәтінмәнді жинаңыз: жұмыс ортасы, сәтсіздік режимі, күтілетін көлем және уақыт шкаласы.
• 2-қадам: Бұзбайтын тексеру
  • Контурды, саңылаулардың орнын, қосқышты кілттеуді және механикалық шектеулерді өлшеңіз.
  • Қабат индикаторларын және кедергі іздері, түрлер арқылы және мыс құймалары сияқты өндіріс мүмкіндіктерін анықтаңыз.
• 3-қадам: Мыс және қабаттар үшін деректерді алу
  • Жолдарды және анықтамалық белгілерді картаға түсіру үшін жоғарғы және төменгі қабаттар үшін жоғары ажыратымдылықты кескіндеу.
  • Бақыланатын қабат көпқабатты тақталар үшін қажет болғанда көрсетеді, дәлдікті сақтау үшін мұқият орындалады.
• 4-қадам: Құрамдас бөліктерді анықтау және БОМ қайта құру
  • Таңбаларды, пакеттерді және мәндерді салыстырып тексеру; полярлықтарды және пин-1 бағдарын растаңыз.
  • Болашақта тапшылықтың алдын алу үшін мақұлданған баламаларды анықтаңыз.
• 5-қадам: Өндіріс нәтижелерін қайта жасаңыз
  • Бұрғылау және дәнекерлеу маскасының анықтамаларын қоса, орналасу файлдары мен өндіріс деректерін жасаңыз.
  • Қосылымды шығарып, қалпына келтірілген мысға қарсы желі тізімінің сәйкестігін тексеруді орындаңыз.
• 6-қадам: Прототипті құру және тексеру
  • Бақыланатын процесс параметрлері бойынша прототиптерді құрастырыңыз.
  • Үздіксіздігі, кедергіні тексеру және нақты жүйеде функционалды тексеру сияқты электрлік сынақтарды орындаңыз.
• 7-қадам: Түзету құлпы және құжаттама
  • Өзгерту журналдарымен және сынақ жазбаларымен тексерілетін түзетуді тоқтатыңыз.
  • Өнімді жылдар бойы сақтауды жоспарласаңыз, қызмет көрсетуге ыңғайлы нәтижелерді жасаңыз.

Сапа мен сенімділікті қалай қорғауға болады

Тұтынушылардың ең үлкен қорқынышы қарапайым: «Клондалған тақта дәл түпнұсқадағыдай әрекет ете ме және орналастырудан кейін ол осылай әрекет ете ме?» Клондауды басқарылатын инженерлік жоба ретінде қарастыру арқылы бұл тәуекелді азайтуға болады.

• Жинақтау тәртібіқабаттардың санын, мыс қалыңдығын, диэлектрлік мінез-құлықты және бар кезде басқарылатын кедергі құрылымдарын қайталаңыз.
• Қосқыштың дәлдігімеханикалық сәйкессіздік - бұл тізбек дұрыс болса да, сәтсіздіктің жылдам жолы.
• Компоненттің түпнұсқалығықадағаланатын көзді орнату және маңызды IC үшін белгісіз жеткізу арналарынан аулақ болыңыз.
• Тест стратегиясыжүктеме жағдайларын, жылу режимін және шеткі жағдайларды қоса алғанда, «қосудан» басқа сынақ жоспарын анықтаңыз.
• Процесті бақылаудәнекерлеу профильдерін, тексеру стандарттарын және қабылдау критерийлерін басынан бастап көрсетіңіз.

Құнды және жеткізу уақытын қозғайтын нәрсе

Бағасы әртүрлі, өйткені күрделілік әртүрлі. Болжаудың орнына, маңызды тұтқаларға назар аударыңыз:

• Қабаттардың саны және тығыздығыкөп қабаттар мен жұқа қадамдық құрамдас бөліктер қайта құру жұмыстарын арттырады.
• Тақта жағдайыкүйген, тот басқан немесе физикалық түрлендірілген тақталар қалпына келтіруге болатын бөлшектерді азайтады.
• Бөлшектердің болуытоқтатылған немесе анықтау қиын құрамдас бөліктер бастапқы және валидация уақытын қосады.
• Құжаттама деңгейі сұралдытолық схемалық қайта құру пішінге сәйкес келетін функция клонына қарағанда ұзағырақ уақыт алады.
• Валидация күтулеріСіздің нақты жүйеңіздегі функционалды тестілеу «ұқсас» және «сенімді жұмыс» арасындағы айырмашылық болып табылады.

Бағаны сұрамас бұрын не дайындау керек

Ақпараттың шағын пакетін дайындасаңыз, жылдамырақ, дәлірек жоспар аласыз. Осы бақылау тізімін пайдаланыңыз.

• Шектен асқанда2 жұмыс үлгісімүмкін болса, сәтсіздікті талдау қажет болса, оған қоса 1 сәтсіз үлгі.
• Механикалық шектеулерді және қосқыштың бағдарын растау үшін өнімде орнатылған тақтаның фотосуреттері.
• Сіздің мақсатты мөлшеріңіз және сізге үздіксіз жеткізілім немесе бір реттік топтама қажет пе.
• Кез келген белгілі жұмыс жағдайлары: температура диапазоны, діріл, ылғалдылық, жұмыс циклі, жүктеме профильдері.
• Сізде әлі де бар кез келген анықтамалар: ішінара герберлер, PDF файлдары, ескі BOM экспорттары, жібек экранды жазбалар немесе сынақ процедуралары.
• Микробағдарлама және бағдарламаланған бөліктер туралы түсініктеме: сізде екілік файлдар, кілттер немесе бағдарламалау әдісі бар ма?

Жауапты клондау серіктесін қалай таңдауға болады

Сіз тек тақта сатып алмайсыз. Сіз көшірме бақыланатын, құжатталған және қайталанатынына сенімділік сатып алып жатырсыз. Жеткізушімен қарым-қатынаста мынаны іздеу керек:

• Заңдылық пен рұқсаттардың нақты шекараларыбайыпты провайдер иелік және рұқсат етілген пайдалану туралы сұрайды.
• Инженерлік байланыссіз қарапайым тілде жинақтау, балама және сынақ әдістерін талқылай алуыңыз керек.
• Тексеру ойыжелілік тізімді тексеруді, прототипті тексеруді және бақылауға болатын сатып алуды іздеңіз.
• Қайта қарауды бақылауклондалған дизайнның анықталған нұсқасы болуы керек, сондықтан болашақ топтамалар дәйекті болып қалады.

СағатShenzhen Greeting Electronics Co., Ltd., командалар әдетте клондауды инженерлік үздіксіздік жобасы ретінде қарастырады: мақсаттарды нақтылаңыз, маңызды өндірістік деректерді қалпына келтіріңіз, нақты жағдайларда прототиптерді растаңыз, содан кейін қайталанатын өндіріс үшін тұрақты ревизияны бекітіңіз. Қайта дизайнды жоспарлау кезінде көпір шешімі қажет болса, басқарылатын клон сенімділікті жоғалтпай сізге уақытты сатып алады.

Жиі қойылатын сұрақтар

ПХД клоны бастапқы тақтамен бірдей болуы мүмкін бе?

Ол формаға сәйкес функцияға баламалы және жиі өте жақын болуы мүмкін, бірақ «бірдей» сіз нені білдіретініңізге байланысты. Механикалық өлшемдер мен қосылым мүмкін әдетте өте жақсы сәйкестендіріледі. Нақты материалдық мінез-құлық, меншікті құрамдас бөліктер және микробағдарлама мәліметтері қосымша жұмысты қажет етуі немесе мүмкін емес болуы мүмкін бастапқы деректерсіз қайта жасаңыз.

Маған бірнеше үлгі керек пе?

Бірнеше үлгілер тәуекелді азайтады, себебі инженерлер белгілерді салыстыра алады, анық емес іздерді растай алады және өзгертілген немесе жөнделген тақтаны көшірмеуге болады. Егер сізде тек бір үлгі болса, көбірек тексеру қадамдары мен консервативті уақыт кестесін күтіңіз.

Кейбір компоненттер енді қол жетімді болмаса ше?

Практикалық клон жоспары көбінесе құрамдас баламаларды қамтиды. Ең бастысы - баламалардың электр талаптарына сәйкес келетінін және ізге сәйкес келетінін тексеру, содан кейін нақты жүктеме мен ортада тестілеу арқылы мінез-құлықты растаңыз.

Клондау микробағдарламаны және бағдарламалауды шешеді

ПХД клондау құлыпталған микробағдарламаны автоматты түрде қайта жасамайды. Тақтада бағдарламаланған микроконтроллерлер, қорғалған элементтер немесе шифрланған жад болса, сізге бастапқы екілік файлдар, заңды бағдарламалау әдісі немесе рұқсат етілген ауыстыру бөлігі стратегиясы қажет болуы мүмкін.

Өрістің сәтсіз болу мүмкіндігін қалай азайтуға болады

Валидация жоспарын сұраңыз және прототиптерді миссия үшін маңызды жүйелер үшін міндетті деп санаңыз. Қабылдау критерийлерін анықтаңыз, нақты имитациялайтын функционалдық сынақтарды қосыңыз жұмыс жағдайлары және қадағаланатын сатып алу және тексеру стандарттары бар қайта қарауды құлыптау.

Келесі қадам

Егер сіз жетіспейтін файлдармен, қызмет ету мерзімінің аяқталуымен немесе шұғыл тоқтап қалумен айналыссаңыз, жақсы басқарылатынПХД клоныжоба сізге тұрақтылық бере алады, сынақ арқылы тексерілген өндіріске қайтару жолы. Тақта фотосуреттерін, мақсатты мөлшерді және жүйе контекстін бөлісіңіз және оны қамтитын практикалық қалпына келтіру жоспарын сұраңыз валидация және қайта қарауды бақылау.
