Тұрмыстық техника PCBA нақты әлемде пайдаланудағы сәтсіздіктерді қалай азайтады?

Аннотация

Тұрмыстық құрылғы өнімі жоғары қайтару жылдамдығынан, өрістің кездейсоқ ақауларынан, шулы сенсорлардан, қызып кету нүктелерінен зардап шегетін болса немесе «ол зертханада өтті, бірақ тұтынушының асханасында қайтыс болды» таңқаларлық жағдайлар болса, негізгі себеп көбінесе басқару тақтасында тұрады. Жақсы жобаланған және жақсы салынғанТұрмыстық техника PCBAбұл жай ғана бөлшектер жинағы емес — бұл құрылғыңыздың сенімділік қозғалтқышы, қауіпсіздікті, өнімділік тұрақтылығын және кепілдік құнын қалыптастырады. Бұл мақала тұтынушылардың ең жиі кездесетін қиындықтарын (тұрақсыз топтамалар, сәйкестікте сәтсіздіктер, жабдықтау үзілістері, микробағдарлама және сынақ олқылықтары) талдайды және сізге практикалық оқу кітабын береді: нені анықтау керек, нені тексеру керек, нені сынау керек және өндіруші серіктесіңізден не талап ету керек — осылайша құрылғыңыз ыстыққа, ылғалдылыққа, дірілге, шаңға, пайдаланушының теріс пайдалануына төтеп береді.

Мазмұны

• Контур
• Құрылғыларды істен шығаратын ауырсыну нүктелері
• «Жақсы» тұрмыстық техника PCBA қалай көрінеді
• Кепілдік талаптарын болдырмайтын дизайн таңдаулары
• Жеткізу алдында проблемаларды анықтайтын сынақ стратегиясы
• Тұрақты қайта құрусыз құрамдас бөлік пен жабдықтау тұрақтылығы
• PCBA серіктесін қалай бағалауға болады
• Шешім кестесі: түзетілетін ауырсыну нүктесі
• Жиі қойылатын сұрақтар
• Келесі қадамдар

Контур

• Неліктен тұрмыстық техника «таза» электроникадан басқаша істен шығады
• Жаппай өндіріс алдында тексеруге болатын сенімділік маркерлері
• Қызып кетуді, шуды және қалпына келтіруді болдырмайтын басқарма деңгейіндегі дизайн шешімдері
• Сынақ сатысы: инспекция → бағдарламалау → функционалды → кернеуді тексеру
• Компоненттік тәуекелді бақылау: баламалар, PCN және өмірлік циклді жоспарлау
• Жеткізушіні бағалауды тексеру тізімі сіз RFQ және аудитте пайдалана аласыз

Құрылғыларды істен шығаратын ауырсыну нүктелері

Тұрмыстық техниканың басқару тақтасы өрескел өмір сүреді. Ол климатпен басқарылатын серверлік бөлмеде отырмайды - ол қозғалтқыштардың, жылытқыштардың, сорғылардың, компрессорлардың, қуат көздерін ауыстырудың және күнделікті пайдаланушылардың күтпеген хаосының жанында тұрады. Сол себепті аТұрмыстық техника PCBAжай ғана «орындық үстіңгі мінсіз» емес, «шынайы дүниедегі бейберекет» үшін салынуы керек.

• Кездейсоқ қалпына келтіру және құлыптау:өшіп қалулар, EMI шуы, әлсіз қуат рельстері немесе шағын микробағдарлама уақыты.
• Қызып кету және ерте қартаю:MOSFET, реттеуіштер, реле немесе жоғары ток қосқыштары жанындағы ыстық нүктелер.
• Датчиктің дрейфі және жалған триггерлер:шулы аналогтық жолдар, нашар жерге қосу, ылғалдың ластануы немесе нашар экрандау.
• Топтаманың сәйкессіздігі:бақыланбайтын ауыстырулар, процестің дрейфі немесе сәйкес келмейтін дәнекерлеу профильдері.
• Сәйкестік кешігулері:сырғыма/тазалау мәселелері, жерге қосу қателері немесе қауіпсіздіктің жеткіліксіз оқшаулануы.
• «Зауытта жұмыс істейді, тұтынушыда сәтсіздікке ұшырайды»:сынақ қамту бос жерлері, әлсіз бағдарламалауды тексеру немесе стресстік тексерулердің болмауы.

Бұл ауырсыну нүктелері әдетте бір драмалық қателіктен туындамайды. Олар сіздің сәтсіздік деңгейі бизнес мәселесіне айналғанға дейін жинақталған шағын «дерлік жақсы» шешімдерден келеді.

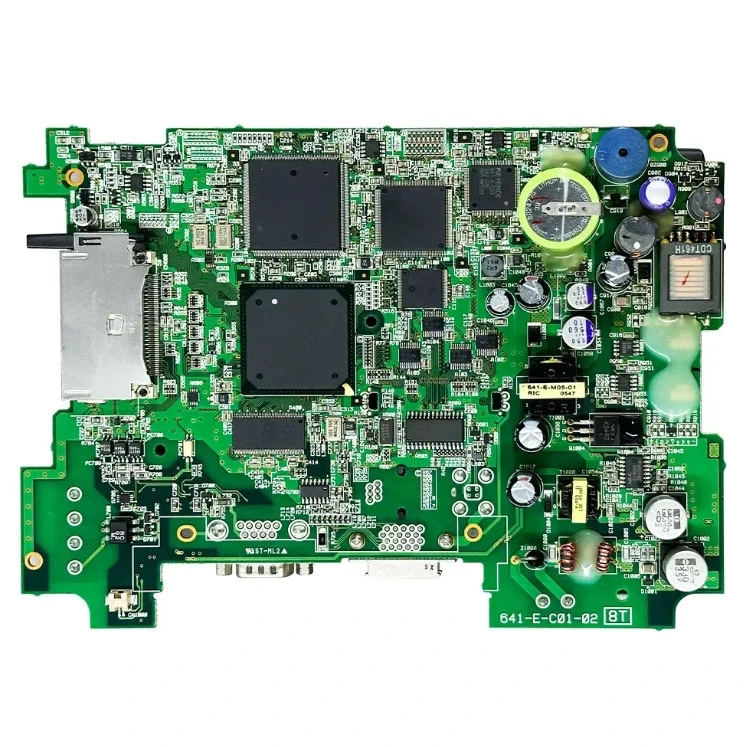

«Жақсы» тұрмыстық техника PCBA қалай көрінеді

Сенімділікті арттыру үшін сиқыр қажет емес. Сізге дизайн, өндіріс және сынақ бойынша тәртіптің көрінетін сигналдары қажет. Жоғары сапалыТұрмыстық техника PCBAәдетте мына белгілерді көрсетеді:

• Тұрақты қуат архитектурасы:таза рельстер, ақылға қонымды ажырату және шөгулер мен кернеулерді әдемі өңдеу.
• Шуды ескеретін орналасу:сезімтал аналогтық/сенсорлық аймақтардан жоғары токты ауыстыру аймақтарын анық бөлу.
• Термиялық шындықты тексеру:жылу пластикалық корпустардың астында ұсталмай, бағытталады және бөлінеді.
• Анықталған ауыстыру ережелері:баламалар мерзімінен бұрын біліктілікке ие болады, «жүрген кезде таңдалған» емес.
• Дизайн бойынша сынау мүмкіндігі:қол жетімді сынақ нүктелері, бағдарламалау тақырыптары және анық өту/өтпеу критерийлері.
• Процесті бақылау:дәйекті дәнекерлеу пастасын басып шығару, қайта өңдеу профильдері және тексеру қақпалары.

Егер сіздің жеткізушіңіз бұл элементтерді қалай басқаратынын түсіндіре алмаса немесе бұлыңғыр уәделердің артына жасырынса, өрістегі сәтсіздіктер сізге кейінірек сабақ береді деп күтіңіз.

Кепілдік талаптарын болдырмайтын дизайн таңдаулары

Күшті өндіріс әлсіз дизайнды толығымен құтқара алмайды. Мұнда кірісті жиі төмендететін практикалық дизайн деңгейіндегі қозғалыстар берілгенТұрмыстық техника PCBAжобалар.

1) Қуат құлдырауын шеткі жағдай емес, кәдімгі оқиға ретінде қарастырыңыз

• Қоюды анықтау және қауіпсіз қалпына келтіру әрекетін қосыңыз.
• Жүктеме қадамдары орындалатын жерде (қозғалтқыштар, жылытқыштар, реле) барабар көлемді сыйымдылықты пайдаланыңыз.
• Мүмкіндігінше, шулы қуат кезеңдерін логикалық қуат көздерінен бөліңіз.

2) EMI шектеуге арналған орналасу

• Жоғары di/dt ілмектерін кішкентай ұстаңыз (қосқыш реттегіштер, қозғалтқыш драйверлері).
• Шу сенсорларға еніп кетпеуі үшін таза қайтару жолын (жерге қосу) жасаңыз.
• Сыртқы коннекторларда (ESD, қажет болған жағдайда жалпы режим) ақылға қонымды сүзуді пайдаланыңыз.

3) Жылулық ыстық нүктелерді құрметтеңіз

• Құрамдас бөліктерді герметикалық қоршауларда өз шегіне жақындатып алмас үшін азайтыңыз.
• Қуат бөліктері үшін мыс құймаларын, термиялық жолдарды немесе жылу тарату стратегияларын пайдаланыңыз.
• Жылу көздерін температура сенсорлары мен нәзік пластик қосқыштардан алыс орналастырыңыз.

4) Құрастыруға және қызмет көрсетуге арналған дизайн

• Өндірістегі нақты өзгерістерге төзімді іздерді таңдаңыз.
• Бағдарламалау және қайта өңдеу жоспары: анық белгілер, кіру нүктелері және нұсқаны басқару.
• Діріл мен пайдаланушының жұмысына төзімді қосқыштар мен механикалық тіректерді пайдаланыңыз.

Мұндағы кішігірім жақсартулар жиі үлкен жеңістерге әкеледі: аз қайтарым, аз ашулы шолулар және өндіріс қарқыны көтерілген кезде соңғы минуттардағы атыстардың саны аз.

Жеткізу алдында проблемаларды анықтайтын сынақ стратегиясы

Тестілеу «бір нәрсе» емес. Бұл баспалдақ. Егер сіз тек жылдам қосулы тексеруді орындасаңыз, сіз негізінен тұтынушыдан сіз үшін сенімділік сынағы жасауын сұрайсыз. АқылдырақТұрмыстық техника PCBAжақындау стектерін жылдамнан тереңге қарай тексереді:

• Кіріс инспекциясы:маңызды құрамдас бөліктер мен ПХД сипаттамалары бекітілгенге сәйкес келетінін растаңыз.
• SPI/AOI қақпасы:паста немесе орналастыру ақауларын қайта ағын оларды жасырмас бұрын ертерек ұстаңыз.
• Бағдарламалауды тексеру:бағдарламаны таңдаңыз, содан кейін растаңыз, содан кейін дұрыс нұсқа мен конфигурацияға құлыптаңыз.
• Функционалды тестілеу:нақты кірістерді/шығыстарды модельдеу - қозғалтқыштар, жылытқыштар, сенсорлар, коммуникациялар, UI.
• Негізгі стрессті тексеру:температураға әсер ету, жүктеме циклі және қайталанатын қуат циклі.

Тапсырма - сынақ тереңдігін тәуекел профиліне сәйкестендіру. Қарапайым жарықдиодты драйвер тақтасы жабық контурлы қозғалтқышты басқару тақтасы және бірнеше қауіпсіздік блоктары сияқты сынақ қамтуды қажет етпейді. Бірақ тіпті «қарапайым» құрылғылар да тәртіпті бағдарламалау мен функционалды тексеруден пайда көреді.

Тұрақты қайта құрусыз құрамдас бөлік пен жабдықтау тұрақтылығы

Құрамдас бөліктердің бұзылуы кестеңізді тыныш бұзуы мүмкін. Бір жетіспейтін MCU немесе қуатты IC жөнелтілімдерді тоқтата тұруы, асығыс ауыстыруларды мәжбүрлеуі немесе жаңа сәйкестік циклін іске қосуы мүмкін. ТөзімдіТұрмыстық техника PCBAжоспар тек сатып алу асқынуын емес, жеткізу тәртібін қамтиды.

• Бекітілген баламалар:маңызды элементтер үшін екінші бастапқы бөліктерді алдын ала анықтаңыз.
• Өмірлік циклді білу:ұзақ қызмет ететін құрылғы үлгілері үшін қол жетімділігі діріл бөлшектерден аулақ болыңыз.
• Басқаруды өзгерту:ауыстыру «қоймада бар нәрсенің» емес, инженерлік мақұлдауды талап етуі керек.
• Нұсқаның қадағалау мүмкіндігі:әрбір жөнелтілген тақта БОМ, микробағдарлама және процесті қайта қарау арқылы қадағалануы керек.

Бұл жерде жақсы серіктестер ерекшеленеді: олар «тақталарды құрастырып» қоймайды, олар сіздің өндірісіңізді тосын үзілістерден қорғайды.

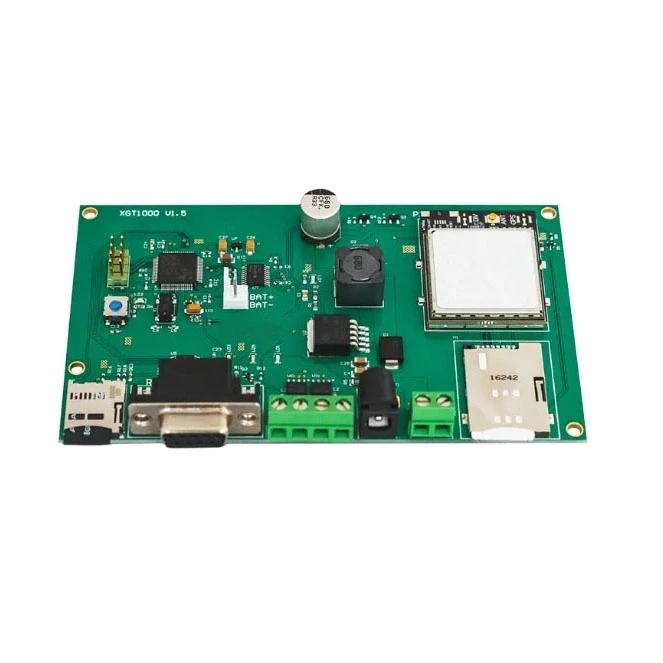

PCBA серіктесін қалай бағалауға болады

Егер сіз аТұрмыстық техника PCBAжеткізуші, жылтыр фотосуреттердің операциялық айқындықты ауыстыруына жол бермеңіз. Нақты мүмкіндіктерді ашатын сұрақтарды пайдаланыңыз:

• Олар түпкілікті қажеттіліктерді өтей ала ма?SMT-дан басқа, олар бағдарламалауды, функционалдық тестілеуді, сымдарды/кабельдік жұмыстарды және қажет болған кезде соңғы құрастыруды қолдайды ма?
• Олар сапаны қалай бақылайды?Тексеру қақпаларын және олар әдетте қандай ақауларды ерте анықтайтынын сұраңыз.
• Олар дыбыссыз ауыстыруларды қалай болдырмайды?Өзгерістерді мақұлдау ағынын сұраңыз.
• Олар теңшеуді қолдайды ма?Құрылғылар дамып келеді — мүмкіндіктер, UI, қосылым, сенсорлар, қуат профильдері.
• Олар басқарманың қайталануын этикалық тұрғыдан қалай шешеді?Егер сізге тақтаны көшіру немесе қайта дизайнды қолдау қажет болса, сәйкестік санасы мен құжатталған шекаралар бар екенін растаңыз.

Осы кеңістікте белсенді өндірушінің бір мысалыShenzhen Greeting Electronics Co., Ltd., ол тұрмыстық техникаға бағытталған тақта қызметтері мен құрылғыларды басқару тақталарына кеңірек келісім-шарттық өндірісті қолдаудың айналасында орналасады. Кез келген жеткізушімен сөйлескен кезде (соның ішінде Shenzhen Greeting Electronics Co., Ltd.) нақты сынақ жоспарын, ауыстыру саясатын және сенімділік туралы ұсынысты сұраңыз, бұл жай ғана баға белгілеу емес.

Сондай-ақ, олардың бірнеше құрылғы санаттары бойынша тәжірибесі бар-жоғын тексеріңіз. Шаңсорғыштарға, ылғалдандырғыштарға, еден тазалағыштарға, мұздатқыштарға және ванна бөлмесінің ақылды жүйелеріне арналған тақталардың әрқайсысының шуы мен қуаты әртүрлі — мұндағы тәжірибе тиыныңыздағы сынақ пен қателіктерді азайтады.

Шешім кестесі: түзетілетін ауырсыну нүктесі

Жиі қойылатын сұрақтар

С: Тұрмыстық техника PCBA дегеніміз не және ол неліктен қоршаудан немесе мотордан маңыздырақ?
A:Басқарма қуатты, сезінуді, басқару логикасын, пайдаланушы интерфейсін және қауіпсіздік әрекеттерін үйлестіреді. ЕгерТұрмыстық техника PCBAтұрақсыз болса, қалғанының барлығын болжау мүмкін емес болады — қалпына келтіруге, қызып кетуге, шуылға және кепілдік шағымдарына әкеледі.

С: Құрылғы тақталары үшін қандай сынақтар «болуы керек»?
A:Кем дегенде: тексеру (орналастыру/дәнекерлеу), бағдарламалауды тексеру, нақты енгізу/шығаруды жүзеге асыратын функционалды тестілеу және қайталанатын қуат циклі. Өнімде жоғары қуат немесе қауіпсіздік үшін маңызды әрекет болған кезде стресс тексерулерін қосыңыз.

С: Құнды тым жоғарылатпай, сәтсіздіктерді қалай азайтуға болады?
A:Жоғары левереджді жақсартулардан бастаңыз: қуат тұрақтылығы, EMI-қабылданатын орналасу, термиялық дерейтинг және сынақ қамту. Бұл көбінесе бір қайтарып алу, қайта өңдеу науқаны немесе кепілдік толқынынан аз тұрады.

С: Дәл баға белгілеу үшін жеткізушіге не жіберуім керек?
A:Gerber файлдары, BOM (мүмкіндігінше бекітілген баламалары бар), құрастыру сызбалары, бағдарламалау талаптары, функционалдық сынақ сипаттамасы, күтілетін көлемдер және құрылғының кез келген сыртқы жағдайлары (жылу, ылғалдылық, діріл).

С: Маған ескі құрылғылар үшін тақтаның репликасы қажет — оны қалай жауапкершілікпен өңдеуге болады?
A:Нақты құжаттама тәжірибесі бар және заңды шекараларды құрметтейтін серіктеспен жұмыс істеңіз, сонымен бірге соқыр көшіруден гөрі сенімділік пен қолжетімділік үшін қайта дизайнға назар аударыңыз.

С: Әлсіз жеткізушіні анықтаудың ең жылдам жолы қандай?
A:Егер олар өздерінің сапа қақпаларын, ауыстыру саясатын және функционалдық сынақ тәсілін нақты түрде сипаттай алмаса, сіз белгісіздікті сатып алуыңыз мүмкін.

Келесі қадамдар

Егер сіз жаңа өнімді шығаруды жоспарласаңыз немесе қайталанатын өріс сәтсіздіктерін тоқтатуға тырыссаңыз - өзіңізді емдеңізТұрмыстық техника PCBAтұтынушы тәжірибесінің негізі ретінде. Сенімділік мақсаттарын анықтаңыз, ауыстыру ережелерін құлыптаңыз, нақты функционалды тестілеуді талап етіңіз және жобаңыз ауқымды болған кезде бағдарламалау мен түпкілікті өндіріс қажеттіліктерін қолдайтын серіктесті таңдаңыз.
