Неліктен PCBA қауіпсіздік жүйесі сенімді қауіпсіздік өнімінің жасау немесе бұзу негізі болып табылады?

Мақаланың қысқаша мазмұны

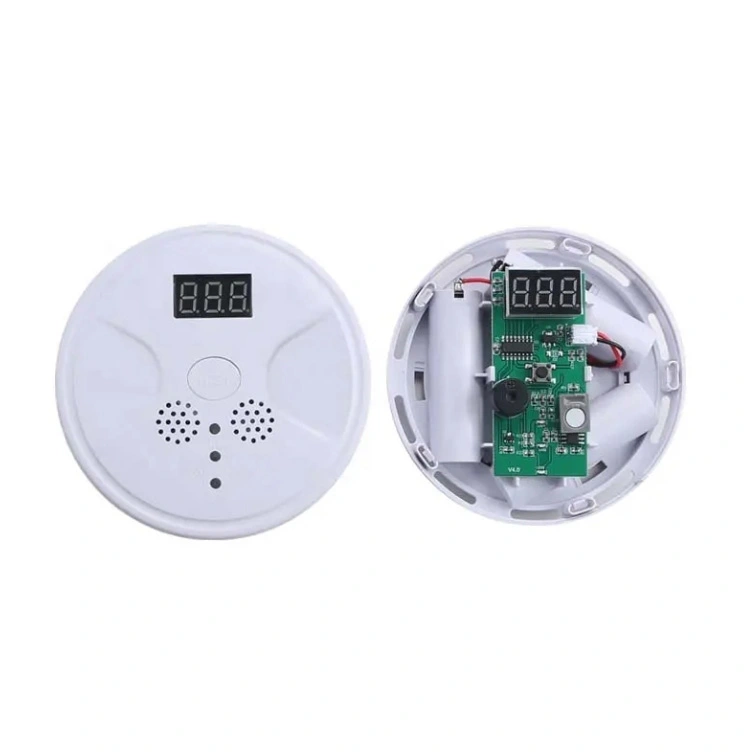

Қауіпсіздік құрылғысы оның ішіндегі схемалық плата сияқты сенімді. Егер сіз камераларды, қол жеткізуді басқару панелдерін, түтін/СО детекторларын, басып кіру дабылдарын немесе смарт шлюздерді жасап жатсаңыз (немесе сатып алсаңыз),PCBA қауіпсіздік жүйесімұнда сенімділік, жұмыс уақыты және «жалған дабылдар жоқ» өнімділігі шешіледі. Бұл мақалада тұтынушылардың ең көп кездесетін ауыртпалықтары - өріс ақаулары, тұрақсыз қуат, шулы сигналдар, сәйкес келмейтін құрастыру сапасы және қиын сәйкестік - және берік PCBA стратегиясы дизайннан сынаққа дейін жаппай өндіріске дейін қандай болатынын көрсетеді. Сондай-ақ, сіз практикалық бақылау тізімін, өтінім түрі бойынша талаптар кестесін және сатып алушылардың тапсырыс беру алдында қоятын сұрақтарына жауаптарды көресіз.

Мазмұны

• Контур
• Қауіпсіздік жабдығында әдетте не дұрыс емес
• PCBA қауіпсіздік жүйесі іс жүзінде не істейді
• Жалған дабылдар мен өріс ақауларын азайтатын дизайн таңдаулары
• Өндіріс және сапаны бақылау маңызды
• Қауіпсіздік өнімдерінің өткізіп жіберуге болмайтынын тексеру
• Қауіпсіздік қолданбасы бойынша талаптар
• Баға белгілеу және жеткізушіні бағалау үшін сатып алушының бақылау тізімі
• Жиі қойылатын сұрақтар
• Соңғы ойлар және келесі қадам

Контур

1. Қауіпсіздік құрылғыларындағы жалпы ақаулар және шығын тұзақтары
2. А ішіндегі негізгі функцияларPCBA қауіпсіздік жүйесі
3. Тұрақтылық, төмен шу және ұзақ қызмет ету үшін дизайн тактикасы
4. Қайтаруды азайтатын құрастыру сапасын бақылау
5. Камераларға, дабылдарға және детекторларға арналған сынақ стратегиясы
6. Қолданбаға негізделген талаптар кестесі
7. Сатып алушының практикалық бақылау тізімі және жиі қойылатын сұрақтар

Қауіпсіздік жабдығында әдетте не дұрыс емес

Қауіпсіздік саласында «мәселе» сирек кездесетін күрделі сәтсіздік болып табылады. Тұтынушының шағымдарының көпшілігі сенімсіз түрде жойылатын шағын, қайталанатын мәселелерден келеді — кездейсоқ қайта жүктеулер, тұрақсыз қосылым, жалған триггерлер, өткізіп алынған триггерлер, қуат шуына байланысты түнде тұманды бейне немесе зертханада жұмыс істейтін, бірақ далада айлар өткеннен кейін істен шығатын құрылғылар.

• Жалған дабылдар:Шулы аналогтық алдыңғы бөліктер, нашар жерге қосу немесе сенсордың тұрақсыз ығысуы ештеңе болмаған кезде детекторларды іске қосуы мүмкін.
• Қабылданбаған оқиғалар:Сигналдың әлсіз күйі, жүктеме кезінде баяу MCU реакциясы немесе микробағдарламаның өшуі нақты қауіптердің еленбеуіне әкелуі мүмкін.
• Кездейсоқ қалпына келтіру және «елес» қателер:Шекті қуат дизайны, жеткіліксіз ажырату немесе ESD оқиғалары жүйені анық із қалдырмай қайта жүктей алады.
• Қысқа далалық қызмет мерзімі:Жылу, ылғалдылық, діріл және құрамдас кернеу дәнекерлеу қосылыстарын нашарлатуы немесе конденсатордың қартаюын тездетуі мүмкін.
• Сәйкес емес топтамалар:Егер БОМ бақылауы мен технологиялық тәртіп әлсіз болса, екі «бірдей» өндірістік партия басқаша әрекет етуі мүмкін.
• Сәйкестік кешігулері:EMC/EMI ақаулары жиі кеш пайда болады және орналасу мен жерге қосу ерте жоспарланбаған болса, оларды шешу қымбатқа түседі.

Бұл мәселелердің алдын алудың ең жақсы жолы - емдеуPCBA қауіпсіздік жүйесіжүйе деңгейіндегі сенімділік жобасы ретінде — «бөлшектерді бір-біріне қосатын» тақта ғана емес.

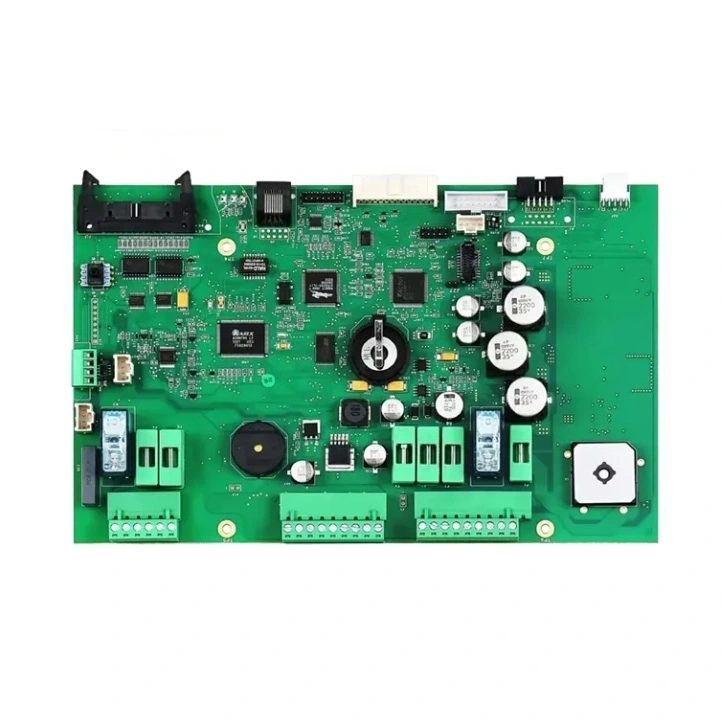

PCBA қауіпсіздік жүйесі іс жүзінде не істейді

Қауіпсіздік құрылғылары сыртынан қарапайым болып көрінеді, бірақ ішіндегі тақта бірден бірнеше маңызды жұмыстарды орындайды:

• Қуатты түрлендіру және қорғау:Кең кіріс диапазондарын қабылдау, асқын кернеулерден аман қалу және сезімтал тізбектерге таза рельстерді жеткізу.
• Сенсорды алу:PIR, түтін/СО, магниттік контактілерді, бұрмалау қосқыштарын, микрофондарды немесе тұрақты шектері бар камера сенсорларын оқу.
• Өңдеу және шешім қабылдау логикасы:MCU/MPU анықтау логикасын, шеткі AI, шифрлауды, оқиғаларды буферлеуді және бақылаушы бақылауды іске қосады.
• Қосылу мүмкіндігі:Ethernet, Wi-Fi, ұялы, RS-485, CAN немесе LoRa модульдері оқудан шығып қалмау үшін таза RF/орналасу тәжірибесін қажет етеді.
• Қауіпсіздікті күшейту:Клондауды және рұқсатсыз кіруді азайту үшін қауіпсіз жүктеу, шифрланған жад, аппараттық идентификаторлар немесе қауіпсіз элементтер.
• Адам және жүйе интерфейстері:Пернетақталар, релелер, сиреналар, жарық диодтары, динамиктер және сыртқы енгізу/шығару дұрыс пайдаланбауға және шуылға қарсы берік болуы керек.

Сондықтан тақтаның дизайны мен құрастыру сапасы көбінесе «функцияға бай құрылғының» тұрақты өнімге немесе сатылымнан кейінгі қорқынышқа айналуын шешеді.

Жалған дабылдар мен өріс ақауларын азайтатын дизайн таңдаулары

КүштіPCBA қауіпсіздік жүйесітәртіпті электрлік дизайн мен орналасудан басталады. Төменде сәтсіздіктер мен қайтаруларды дәйекті түрде азайтатын дизайн тақырыптары берілген.

• Шуды бақылау және жерге қосу стратегиясы:Шулы қуат бөлімдерін аналогтық датчиктерден бөліңіз. Қайтару жолының анық жоспарын пайдаланыңыз, жоғары di/dt ілмектерін тығыз ұстаңыз және сезімтал іздерді ауысу аймақтары арқылы бағыттамаңыз.
• Нақты әлемдік кірістерге сәйкес келетін қуат тұтастығы:Қауіпсіздік қондырғылары сирек тамаша қуатқа ие болады. Кернеудің төмендеуін, ұзын кабельдерді, адаптердің өзгермелілігін және асқын кернеуді жоспарлаңыз. Реттегіштерде және жылу дизайнында маржаны қосыңыз.
• Әрбір сыртқы жанасу нүктесінде ESD және ток кернеуінен қорғау:Пернетақталар, порттар, антенна қосқыштары және сенсорлық сымдар ESD магниттері болып табылады. TVS-ті дұрыс таңдау және орналастыру кейінірек кездейсоқ қалпына келтіруді іздеуден арзанырақ.
• Watchdog және Brownout стратегиясы:Жақсы құрылғы «болжамды түрде» істен шығады. Қоңырауды анықтау, бақылауды қалпына келтіру және анықталған жүктеуді қалпына келтіру режимі «бұл жай ғана өлді» шағымдарын азайтады.
• Ұзақ қызмет ету үшін құрамдас бөлігінің төмендеуі:Кернеуді, толқынды және температура шегін пайдаланыңыз. Конденсаторлар мен индукторлардағы шағын үнемдеу үлкен кепілдік шығындарына айналуы мүмкін.
• Бірінші күннен бастап сынаққа арналған дизайн:Өндіріс әрбір құрылғыны жылдам және дәйекті түрде тексеруі үшін сынақ алаңдарын, бағдарламалау тақырыптарын және өлшенетін нүктелерді қосыңыз.

Егер сіз бұрыннан бар өнімді жаңартып жатсаңыз немесе ескі тақтаны ауыстырып жатсаңыз, тәртіпті қайта жобалау (немесе жақсы басқарылатын тақтаны клондау) өндіріс қабілеттілігін және ұзақ мерзімді ресурс тұрақтылығын жақсарта отырып, бастапқы әрекетті сақтай алады.

Өндіріс және сапаны бақылау маңызды

Құрастыру және процесті басқару немқұрайлы болса, тіпті тамаша схема да сәтсіздікке ұшырауы мүмкін. Қауіпсіздік өнімдері үшін мақсат - әр құрылғыда сигналдың тұрақты тұтастығы және механикалық сенімділік.

• Бақыланатын БОМ басқаруы:Құрамдас бөліктердің баламалары алдын ала мақұлданған, құжатталған және расталған болуы керек, әсіресе сенсорлар, реттегіштер және РЖ бөліктері үшін.
• SMT үшін процесті басқару элементтері:Трафарет дизайны, паста тексеру, орналастыру дәлдігі және қайта ағынды профильдеу үзік-үзік дәнекерлеу ақауларының алдын алады.
• Ылғалдылық және өңдеу тәртібі:Жасырын ақауларды болдырмау үшін MSL құрамдастары мен сезімтал сенсорларды дұрыс сақтау және пісіру керек.
• Оптикалық және рентгендік тексеру:Жіңішке дыбыс пен BGA құрылғылары «көзге жақсы көрінгеннен» гөрі тереңірек тексеруді қажет етеді.
• Конформды жабу нұсқалары:Сыртқы немесе қатал орталар үшін жабын ылғалдылық пен ластанудан сенімділікті айтарлықтай жақсартады.

Жабдықтаушылар ұнайдыShenzhen Greeting Electronics Co., Ltd. әдетте баға белгілеу бойынша ғана емес, сонымен бірге олар бақыланатын сатып алуды, дәйекті құрастыруды және қауіпсіздікке бағытталған құрылымдар үшін қайталанатын тестілеуді қаншалықты жақсы орындай алатыны бойынша бағаланады.

Қауіпсіздік өнімдерінің өткізіп жіберуге болмайтынын тексеру

Қауіпсіздік жабдығы тыныш демонстрацияда емес, ең нашар күні не болып жатқанымен бағаланады. СенімдіPCBA қауіпсіздік жүйесіӨндіріс жоспары әдетте бірнеше сынақтардан тұрады:

• Схема ішіндегі тестілеу (АКТ):Дәнекерлеу қосылыстарын, құрамдас бөліктердің болуын және маңызды торларды жылдам тексереді.
• Функционалды тестілеу:Сенсордың көрсеткіштерін, байланыстарды, реле шығыстарын, дыбысты және нақты жағдайларда оқиға логикасын растайды.
• Бағдарламалау және калибрлеу:Қауіпсіз кілттер, құрылғы идентификаторлары, РЖ калибрлеу немесе сенсордың ығысуын калибрлеу автоматтандырылуы және журналға жазылуы керек.
• Күйіп қалу немесе стресс скринингі:Тәуекелділігі жоғары өнімдер үшін қысқа мерзімді күйзеліс жөнелтілгенге дейін ерте қызмет ету сәтсіздігін тудыруы мүмкін.
• Экологиялық тексеру:Температура циклі және негізгі ылғалдылықты тексеру әсіресе сыртқы камералар мен детекторлар үшін өте маңызды.

Практикалық кеңес: сынақ жазбаларын қажет етеді (тіпті сериялық нөмірлерге байланысты қарапайым өту/сәтсіздік журналдары). Ол «біз оны сынадық» өлшенетін сапа жүйесіне айналдырады.

Қауіпсіздік қолданбасы бойынша талаптар

Баға белгілеу және жеткізушіні бағалау үшін сатып алушының бақылау тізімі

Егер сіз аPCBA қауіпсіздік жүйесі, RFQ нақты техникалық және сапа күтулерін қамтитын болса, жақсы нәтижелерге (және аз тосын сыйларға) қол жеткізесіз. Келесі сұрауыңызға көшіруге болатын практикалық бақылау тізімі:

• Файлдар:Гербер, БОМ, таңдау және орналастыру, құрастыру сызбасы және кез келген арнайы процесс жазбалары.
• Мақсатты орта:Ішкі/сыртқы, температура диапазоны, ылғалдылық әсері, діріл күтулері.
• Қуат шарттары:Кіріс ауқымы, кабель ұзындығы, кернеудің экспозициясы, резервтік батарея әрекеті.
• Қосылу мүмкіндігі:Ethernet/Wi-Fi/ұялы модульдер, антенна түрлері, қоршау шектеулері.
• Сапа деңгейі:Қажетті тексеру қадамдары (AOI, рентген), рұқсат етілген ақау критерийлері, қадағалау қажеттілігі.
• Тест жоспары:АКТ/FCT талаптары, бағдарламалау әдісі, калибрлеу қадамдары, қажетті сынақ журналдары.
• Өмірлік цикл және көзден алу:Таңдаулы брендтер, қолайлы баламалар, қызмет мерзімінің аяқталу қаупін өңдеу.
• Қауіпсіздік талаптары:Қауіпсіз элементтер, негізгі енгізу процесі, микробағдарламаны қорғау күтулері.

Сіз неғұрлым нақты болсаңыз, жеткізуші соғұрлым өніміңіздің айналасында тұрақты процесті құра алады, әсіресе сіз прототиптерден тыс масштабтасаңыз.

Жиі қойылатын сұрақтар

С: Қауіпсіздік жүйесінің PCBA сілтемесін дәл келтіру үшін маған қандай ақпарат қажет?
A: Кем дегенде, Gerbers, BOM және таңдау және орналастыруды қамтамасыз етіңіз. Егер сізде функционалдық талаптар болса (мысалы, өте төмен қуат немесе EMC шектеулері), құрастыру және сынақ жоспары нақты пайдалану жағдайыңызға сәйкес келуі үшін оларды ертерек қосыңыз.

С: Аппараттық құралдан туындаған жалған дабылдарды қалай азайтуға болады?
A: Сигнал тұтастығына және қуат тұрақтылығына назар аударыңыз: сенсордың тұрақты ауытқуы, дұрыс сүзгілеу, таза жерге қосу және сыртқы сымдарды қорғау. Содан кейін функционалдық тестілеу кезінде нақты триггер модельдеулері арқылы әрекетті растаңыз.

С: Енді қол жетімді емес ескі қауіпсіздік тақтасын қайта шығаруға болады ма?
Ж: Жиі иә, бірақ табыс құжаттама сапасы мен құрамдастардың қолжетімділігіне байланысты. Бақыланатын тәсіл жаңа құрастыру құрылғының бастапқы өнімділігіне сәйкес келетіндей етіп, БОМ мұқият қайта құруды, орналасу тәртібін және мінез-құлықты тексеруді қамтиды.

С: Жеткізу алдында қандай сынақтар маңызды?
A: Сенсорларды, байланыстарды және шығыстарды орындайтын тексеру (қажет болған жағдайда AOI/рентген) және функционалдық тестілеудің тіркесімі. Көптеген қауіпсіздік өнімдері үшін негізгі стресс-тестілеу ерте өмірдегі сәтсіздіктерді анықтауға көмектеседі.

С: Өрістегі «кездейсоқ қайта жүктеу» мәселелеріне не себеп болады?
A: Ең көп таралған кінәлілер - қуат өшіп қалуы, ESD оқиғалары, шекті реттегіштер, нашар ажырату немесе таза қалпына келмейтін микробағдарлама. Жақсы қалпына келтіру қадағалау стратегиясы және мақсатты тексеру көптеген жағдайларды жоя алады.

Соңғы ойлар және келесі қадам

Қауіпсіздік өнімінің беделі тұрақты анықтауға, тұрақты қосылымға және ұзақ мерзімді жұмыс уақытына байланысты болса,PCBA қауіпсіздік жүйесібағдарламалық жасақтама және өнеркәсіптік дизайн сияқты маңыздылыққа лайық. Тақта шуды бақылауға, қорғауға және қайталанатын тестілеуге арналған болса, сіз «жұмбақ сәтсіздіктерді» аз жібересіз, қайтарымды азайтасыз және тұтынушы сенімділігін арттырасыз.

Егер сіз жаңа құрылысты жоспарлап жатсаңыз, бар дизайнды жаңартып жатсаңыз немесе өндірісті масштабтауға дайындалып жатсаңыз,бізбен хабарласыңықолданбаның мақсаттарын, сынақ қажеттіліктерін және прототиптен жаппай өндіріске дейінгі ең сенімді жолды талқылау.
