Сіз клондалған ПХД-дан схеманы қалай шығарасыз?

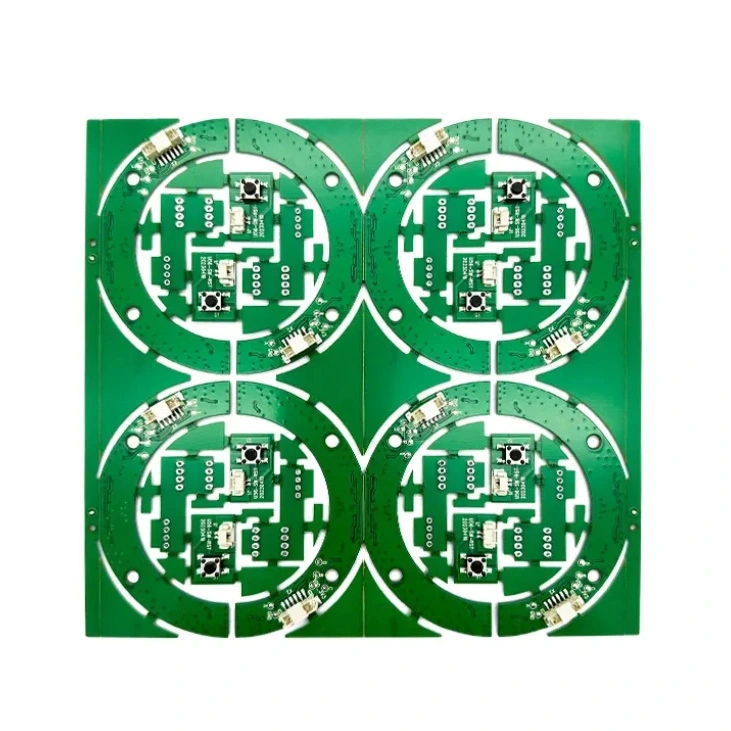

Схемасын аклондалған ПХДкері инженерияны қамтиды, онда сіз оның схемасын қалпына келтіру үшін физикалық тақтаны талдайсыз. Бұл процесс мұқият бақылау, компоненттерді сәйкестендіру және бақылауды қажет етеді. Міне, қадамдық нұсқаулық:

1. Көрсетіңіз және құжаттаңызТұлға

- Жоғары ажыратымдылықтағы фотосуреттерді алыңыз: сілтеме үшін ПХД-нің екі жағын түсіріңіз.

- ПХB қабаттарына назар аударыңыз: оның бір қабаты, екі қабаты немесе көп қабатты тақтасы екенін тексеріңіз.

- негізгі компоненттерді анықтаңыз: iscs, резисторлар, конденсаторлар, диодтар, коннекторлар және т.б.

- Жапсырмалар мен таңбалар құсбелгісін қойыңыз: Кейбір компоненттерде ПХД-да басып шығарылған анықтамалық дизайн бар.

2. Деген теріңіз және компоненттерді анықтаңыз

- Desterder компоненттері (қажет болған жағдайда): қауіпсіз шығарып алу үшін ыстық ауа рейсiн станцияны қолданыңыз.

- IC бөлігінің нөмірлерін оқыңыз: PIN конфигурацияларын түсіну үшін деректер кестесін іздеңіз.

- Өлшеу резисторлары мен конденсаторлары: мәндерді анықтау үшін мультиметр немесе LCR есептегішті пайдаланыңыз.

- Әр компонентті жапсырыңыз: R1, C1, U1 сияқты дизайн тағайындаңыз.

3. Схема қосылыстарын қадағалаңыз

- Мультиметрді үздіксіздік режимінде қолданыңыз: компоненттер арасындағы электрлік жолдарды тексеріңіз.

- ПХД іздерін ұстаныңыз: егжей-тегжейлі бақылау үшін үлкейту немесе микроскопты пайдаланыңыз.

- PCB дизайн бағдарламалық жасақтамасын пайдалану: жоғары ЖШС-дің суреттерін KICAD, ALTIUII немесе EasyEDA сияқты құралдарға импорттаңыз.

- Жасырын қосылымдарды тексеру: Егер көп қабатты, егер көп қабатты, рентгендік тексеруден бастап ішкі қабаттарды бақылау үшін қажет болса.

4. Схеманы қайта құру

- PCB дизайн бағдарламалық жасақтамасын пайдалану: кицахад, бүркіт, Altium немесе Orcad-да сызу.

- Компоненттерді қисынды түрде орналастырыңыз: Топтық қуат, сигнал және жер учаскелері дұрыс.

- Қосылымдарды тексеру: мәліметтер кестесімен және функционалды күтулермен салыстырыңыз.

5. Схеманы модельдеу және тексеру

- Модельдеу бағдарламалық жасақтамасын пайдалану: LTSPICE, Proteus немесе Multisim сияқты құралдар тізбектегі әрекетті тексеруге көмектеседі.

- түпнұсқа PCB-мен салыстырыңыз: мүмкін болса, күшін жою функциясымен тест функциясы.

Қажетті құралдар:

✔ мультиметр / LCR метрі

✔ Oscilloscope (сигналдық тестілеу үшін)

✔ Ыстық әуе рекорды (тегістеуге арналған)

✔ Микроскоп / ұлғайтқыш

✔ PCB дизайн бағдарламалық жасақтамасы (KICAD, Eagle, Altium)

✔ рентгендік сканер (көп қабатты тақталар үшін)

Соңғы ойлар

Клондалған ПХД-дан схема алу - бұл уақытты қажет ететін, бірақ қол жетімді процесс, егер мұқият жасалса. Егер ПХД меншік дизайнына жататын болса, зияткерлік меншік туралы заңдарды құрметтеу өте маңызды. PCB немесе құралдың белгілі бір түріне нұсқаулар бергіңіз келе ме?
